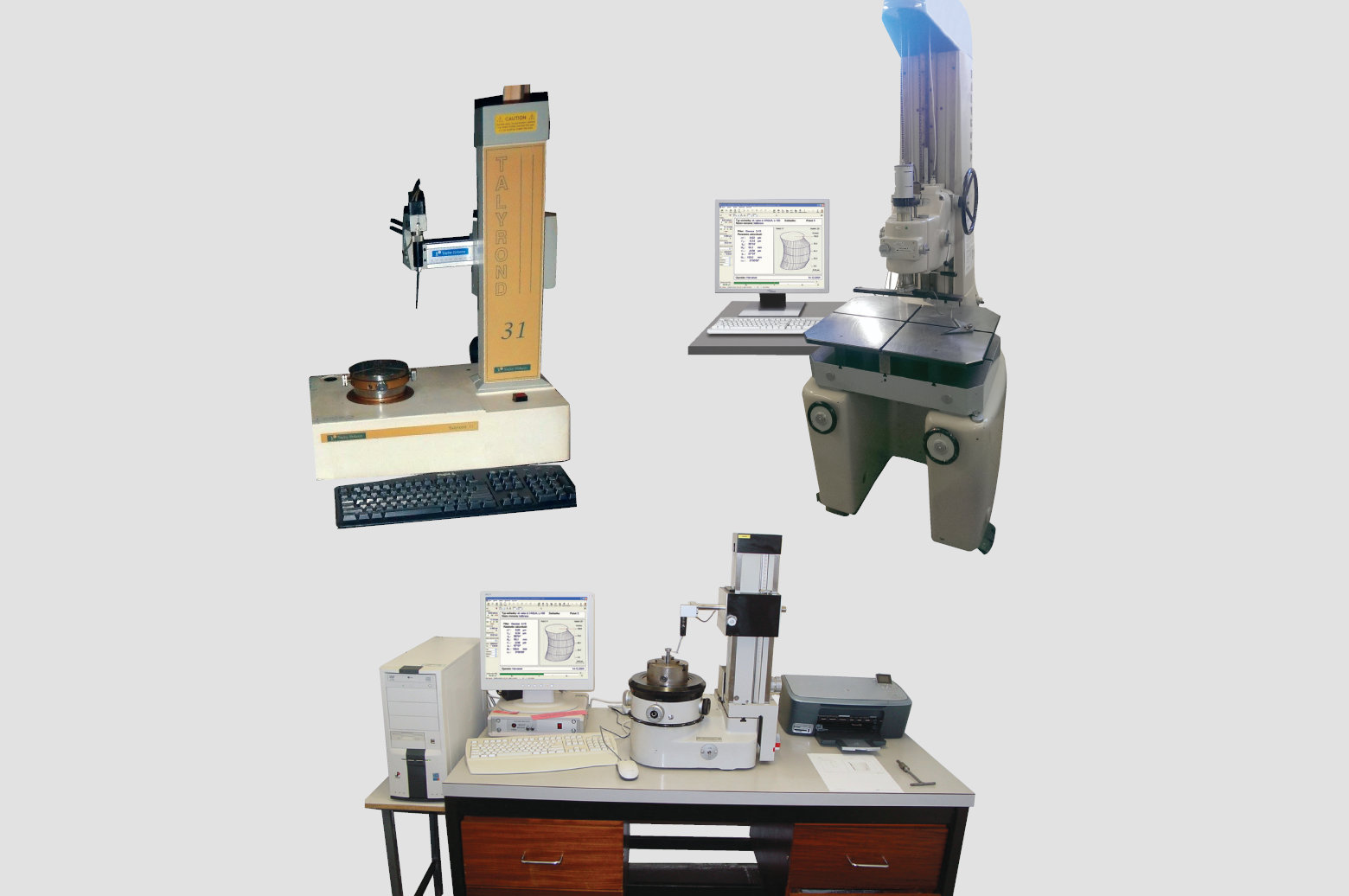

TALYROND 3, TALYROND 30, TALYROND 31, TALYROND 32, TALYROND 200, talyrond-3-talyrond-30-talyrond-31-talyrond-32-talyrond-200.jpg

TALYROND 3, TALYROND 30, TALYROND 31, TALYROND 32, TALYROND 200

Модернизированные приборы для измерения формы отклонения от круглости цилиндричности, от заданной конусности и прямолинейности.

Приборы предназначены для измерения вида отклонения от круглости, цилиндричности, конусности и прямолинейности и избранных параметров из области отклонении геометрической формы, главным образом ротационных частей, включая приостановок.

Все эти измерительные приборы применительные во всех типах производства, где требуется измерение вида отклонения. Рекомендуем применение измерения для лаборатории и в мастерских измерительных центрах.

Тех­ни­че­ские данные

Изме­ри­тель­ные параметры

  • отклонение круглости, цилиндричности, конусности и прямолинейности внешних и внутренних поверхностей
  • отклонение круглости, цилиндричности, конусности и от прямолинейности прерыванием внешних и внутренних поверхностей
  • отклонение прямолинейиости осей, совпадения осей, концентричности и радияльного биения

Оценка отклонении

  • отклонение круглости и волнистости и описанной и вписиваемой средней окружности и окружности маленькой зоны
  • отклонение цилиндричности, конусности, прямолинейности и радиального биения
  • отклонение прямолинейности осей, совпадения осей и концентричности
  • стандартные фильтры (2-500, 2-15, 2-20, 2-150, 15-500) плюс любой выбор
  • гармонический анализ, линейный график
  • автоматический или ручной выбор объектов диапазонов
  • архивная функция и печатная служба, статистика

Кому­ни­ка­ци­он­ный язык

  • поставляемый в языку покупателя или возможность требования
  • английский, немецкий, русский, словацкий и чещский

Про­то­кол

  • выборный акт
  • к каждому измерению есть возможность дополнить название измерения, название змерительного предмета, фамилию оператора, дата и время измерения записываются автоматически
  • измеренные результаты включая графиков возможно архивировать
  • архивированные результаты после выбору по продукту и дате возможно возвратно изобразить и дальше с ним работать
  • результаты включая графиков возможно напечатать черно-бело, или цветно в форматах А4, А5 и А6 в количестве 1 - 8 картинок на одну страницу

Мак­си­маль­ная неточность

  • движение шпинделя: П + В: радиальная 0,04 µm / аксиальная 0,04 µm
  • режим коррекции: П + В: радиальная 0,02 µm / аксиальная 0,02 µm
  • цилиндричности: 1,1 µm / 100 мм
  • прямолинейности: 0,9 µm / 100 мм

Уве­ли­че­ния

  • 50, 200, 500, 1 000, 2 000, 5 000, 10 000, 20 000 крат
  • плюс графическое увеличение картинки до 13 000 000 крат

Макс. неточ­ность увеличения

  • 3% измеряемого диапазона

Макс. Неточ­ность измерения

  • 4% измеряемого деталя
